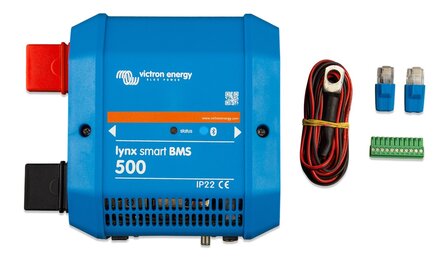

Lynx Smart BMS
De Lynx Smart BMS is een speciaal accubeheersysteem voor Victron Lithium Smart-accu’s. Er zijn meerdere BMS-en beschikbaar voor onze Smart Lithium-serie accu’s en de Lynx Smart is de meest uitgebreide en complete optie.
De belangrijkste functies zijn:
- Ingebouwde 500 A-contactor, gebruikt als terugvalbeveiliging en ook beschikbaar als op afstand bedienbare hoofdsysteemschakelaar
- Accubewaker die het laadpercentage en meer gegevens aangeeft.
- Vooralarmsignaal: geef een waarschuwing voordat het systeem wordt uitgeschakeld vanwege -bijvoorbeeld- een lage cel.
- Bluetooth voor gebruik met onze VictronConnect-app voor instellen en bewaken.
- Lokale en bewaking op afstand door middel van een Victron GX-apparaat, bijvoorbeeld de Cerbo GX.
The Lynx Smart BMS is onderdeel van het modulaire Lynx Distribution-systeem.
Het Lynx Smart BMS is een Battery Management System (BMS), speciaal ontworpen voor the Victron Lithium Battery Smart accu's. Deze accu's zijn Lithium IJzer Fosfaat (LiFePO4) accu's en zijn beschikbaar in 12,8 V of 25,6 V in verschillende capaciteiten. Ze kunnen in serie, parallel en serie/parallel geschakeld worden zodat een accubank gebouwd kan worden voor systeemspanningen van 12 V, 24 V of 48 V. Het maximaal aantal accu's in één systeem is 20, hetgeen resulteert in een maximale energieopslag van 84 kWh in een 12 V en tot 102 kWh in een 24 V1) en 48 V1) systeem. Bezoek voor meer informatie over deze accu’s de Victron Lithium Battery Smart productpagina.
Van de verschillende beschikbare BMS'en is de Lynx Smart BMS het rijkst aan functies en volledige opties en integreert naadloos in het Lynx Distributor-systeem.
Ingebouwd 500 A contactor
De contactor werkt als een bijkomend beveiligingssysteem om de accu te beschermen wanneer de hoofdbedieningen (ATC, ATD en/of DVCC) geen belastingen en/of laders kunnen uitschakelen wanneer vereist en is ook geschikt als een remote regelbare hoofdsysteemschakelaar.
Voor-laden circuit
Bovenop de contactor belet een ingebouwd voor-laden circuit hoge stortvloedstromen bij het verbinden van een capacitieve belasting zoals een MultiPlus/Quattro of andere omvormer, de nood aan extern voor-laden eliminerend. Bewaking en bediening Bewaking en bediening van de BMS via Bluetooth via de VictronConnect-App of een GX-apparaat zoals een Cerbo GX en het VRM-portaal. Een ingebouwde accubewaker, die op een gelijkaardige manier werkt als de andere Victron Energy accubewakers, levert gegevens zoals laadstatus, spanning, stroom, historische gegevens, statusinfo en meer in realtime, en met Instant Readout (direct uitlezen) zelfs zonder de nood verbinding te maken met de BMS, diagnostiek onmiddellijk toestaand.
DVCC gesloten lus-bediening evenals ATC/ATD-contacten
Compatibele Victron omvormer/laders en PV-laders worden automatisch bediend via een verbonden GX-apparaat en DVCC. De ATC/ATD-contacten kunnen gebruikt worden om andere laders en belastingen te bedienen die een remote aan/uit poort hebben.
Programmeerbaar relais
De relais kan gebruikt worden ofwel als een alarmrelais (gecombineerd met het vooralarm) of om een dynamo te bedienen via diens externe regelaar (ontstekingsdraad) In dynamo ATC-modus activeert de relais alleen wanneer de contactor gesloten is. “Alternator ATC”-contact van de dynamo opent eerst en dan met een vertraging van 2 seconden de contactor. Deze 2 seconden zorgen ervoor dat de dynamo uitgeschakeld wordt voordat de accu ontkoppeld wordt uit het systeem.
Aux-aansluitklem
Het voordeel van de boord-auxiliary voeding (1,1 A @ systeemspanning) is om voeding te bieden aan specifieke belastingen (i.e. een GX-apparaat) nadat de BMS de belastingen uitgeschakeld heeft bij een voorval van lage celspanning. Wanneer geen laadspanning binnen 5 minuten gedetecteerd wordt, schakelt de BMS inclusief de AUX-verbinding uit.
VE.Can en NMEA 2000 gegevenscommunicatie
VE.Can laat makkelijke verbinding (standaard RJ45 netwerkkabel) toe en communicatie met een GX-apparaat toe. Daar het CAN- bus-protocol gebaseerd is op NMEA 2000 (en J1939), is het makkelijk om te integreren in een mariene netwerk en uw mariene MFD te voeden met gegevens (vereist een VE.Can naar NMEA 2000 micro-C plus-kabel).
Lynx Distributor-zekeringbewaking
Lees zekeringstatus en ontvang een alarm wanneer een zekering springt. De Lynx Smart BMS bewaakt tot 4 verbonden Lynx Distributors en hun zekeringen via VictronConnect of een GX-apparaat 1) Om de vereiste balanceringstijd te verlagen, bevelen we aan een beetje verschillende accu's in serie als mogelijk te gebruiken voor de applicatie. 24 V systemen worden best gebouwd met 24 V accu's. En 48 V systemen worden best gebouwd met twee 24 V accu's in serie. Terwijl het alternatief, vier 12 V accu's in serie, werkt, vereist het meer periodieke balanceringstijd.
