smallBMS met vooralarm

Een eenvoudig en goedkoop alternatief voor de VE.Bus BMS V2 De smallBMS kan de VE.Bus BMS V2 in verschillende toepassingen vervangen. Echter, is het niet geschikt voor gebruik met de VE.Bus MultiPlus en Quattro omvormers/laders: het beschikt niet over een VE.Bus interface. De smallBMS is bestemd voor gebruik met de Victron Smart LiFePo4 accu's met M8 circulaire connectoren.

De smallBMS heeft twee uitgangen, hetzelfde als bij de VE.Bus BMS V2.

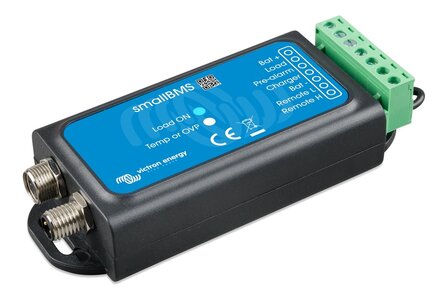

SmallBMS met vooralarm

Het smallBMS met vooralarm is een alles-in-een Battery Management System (BMS) voor Victron Energy Lithium Battery Smart accu's. Deze accu's zijn Lithium IIJzer (LiFePO4) accu's en zijn beschikbaar in 12,8 V of 25,6 V in verschillende capaciteiten. De accu's kunnen in serie, parallel en serie/parallel geschakeld worden zodat een accubank gebouwd kan worden voor systeemspanningen van 12 V, 24 V of 48 V. Het maximaal aantal accu's in één systeem is 20, wat resulteert in een maximale energieopslag van 84 kWh in een 12 V systeem en tot 102 kWh in een 24 V1) en 48 V1) systeem.

Het smallBMS is een eenvoudig en goedkoop alternatief voor de VE.Bus BMS, maar heeft geen VE.Bus interface en is daardoor niet geschikt voor gebruik met VE.Bus MultiPlus en Quattro omvormer/laders.

Functies

• Uitgang voor loskoppelen van de belasting: Kan gebruikt worden om de remote aan/uit ingang van een BatteryProtect, omvormers, DC-DC converter of andere belastingen met remote aan/uit poortfunctionaliteit aan te sturen.Door de maximale uitgangsstroom van 1 A kan het zelfs een relais voor hoge stromen of een magneetschakelaar aansturen. Let op dat een niet-inverterende of inveterende aan/uit kabel vereist kan zijn, raadpleeg de handleiding.
• Vooralarm-uitgang: De vooralarm-uitgang kan worden gebruikt voor een zichtbare of hoorbare waarschuwing wanneer de accuspanning laag is en zal uitschakelen met een minimale vertraging van 30 seconden voordat de Load Disconnect-uitgang uitgeschakeld wordt vanwege te lage celspanning.
• Charge Disconnect-uitgang: kan gebruikt worden om de remote aan/uit poort van een lader te regelen, zoals de Phoenix Smart Charger IP43, een Cyrix-Li-Charge relais, een Cyrix-Li-ct accu- combiner of een BatteryProtect.De uitgang is normaal hoog en wordt zwevend bij dreigende te lage celspanning of te hoge/lage temperatuur. Let op dat de Charge Disconnect-uitgang niet geschikt is voor het voeden van een inductieve belasting zoals een relaisspoel.
• Remote aan/uit-aansluitklem: Zowel de lLoad Disconnect-uitgang als de Charge Disconnect-uitgang kunnen aangestuurd worden via de remote aan/uit-aansluitklem. Wanneer het BMS uit staat, zijn beide uitgangen zwevend zodat belastingen en laders uitgeschakeld worden.
• LED-indicatoren: Het smallBMS heeft twee LED's, een blauwe LED die aangeeft dat de Load Disconnect-uitgang nog steeds hoog is en de celspanning boven de ingestelde drempel van de accu ligt, en een rode LED die aangeeft dat de Charge Disconnect-uitgang laag is door hoge/lage celtemperatuur of hoge celspanning.
